天津2T中频电炉布袋除尘器交付使用

  我公司为天津2T中频电炉配套的PPC96-6布袋除尘器于2014年10月交付使用,中频电炉袋式除尘器的主体结构由箱体、袋室、灰斗、进出风口四大部分组成,并配有基础支柱、爬梯、栏杆、检修门、压缩空气气路系统、清灰控制系统等等,并可根据用户要求选配先进的设备运行监测系统。
电炉除尘器

一、设计指标
   集捕率:>90%(厂房顶不见烟尘)
   排放浓度:≤50mg/Nm3(达到国家规定排放标准)
   除尘效率:≥99.99%
   加料、冶炼、出渣、出料全过程收尘。

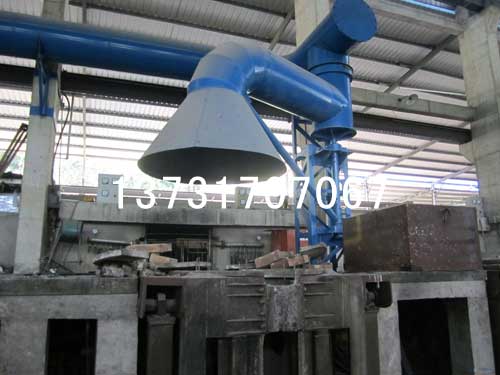

   本系统捕集罩采用上部伞形密闭罩,该集烟罩布置在炉体上方,由回转轴承连接,使罩子可以转动不影响生产工艺操作和操作工人的观察;。
   电炉烟气捕集罩电动回转机构工作原理
   电炉烟气捕集罩的电动回转机构的结构安装形式如图。其回转支承的外齿圈用螺栓固装在管道的下支座上,不转动,支承的内圈用螺栓固装在管道的上支座上,可转动。电炉的烟气捕集罩的回转机构安装在上支座上,并将它的输出小齿轮与回转支承的外齿圈装配成齿轮或齿轮副。当回转机构动力传到小齿轮上时,它就绕着支承外齿圈转动,并带动装在管道支座上的支承内圈绕其滚道旋转,从而达到装在上支座上的烟气捕集罩回转的目的。
电炉烟气捕集罩

二、设备选型

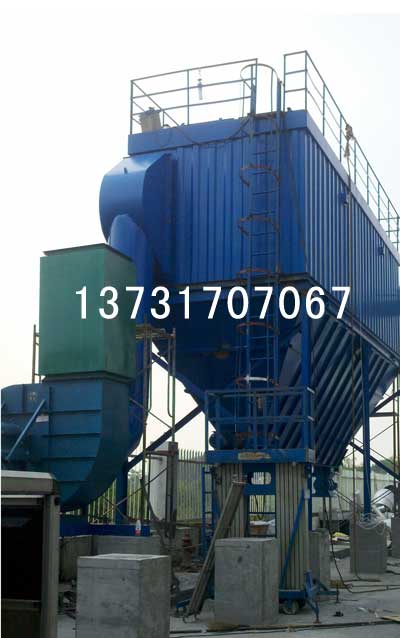

   根据贵司收尘点的相关要求及生产工艺,选用我公司的PPC96-6气箱脉冲除尘器。
二、PPC96-6气箱脉冲袋式除尘器主要技术参数:
   处理风量:34000-41000m3/h;
   过滤面积:576㎡;
   入口气体温度:≤1300C;
   过滤风速:1.0-1.2m/min
   除尘效率:>99.99%;
   出口排放浓度:≤50mg/Nm3;
   除尘器阻力:1500-1700Pa;
   除尘器承受负压:9000Pa;
   清灰压缩空气压力及耗气量:0.4-0.6MPa(1.5m3/min)。
四、电炉除尘器特点
   本除尘系统方案具有以下特点:能确保系统长期高效、稳定运行;采用可靠的吸尘罩,确保加料、冶炼、出渣、出料全过程烟气捕集;经济流速管道先进工艺;运行系统PLC自动控制,自动化程度高、系统保护能力强。
