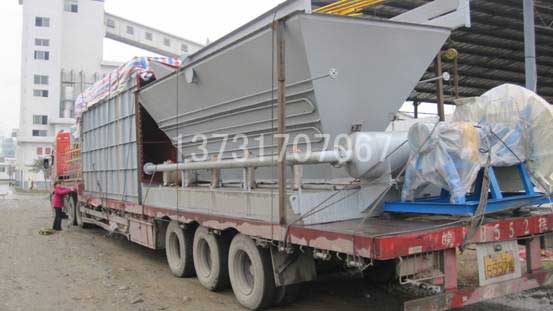

安徽路桥公司定购的制砂机除尘器已交付使用

  安徽路桥公司望东长江公路大桥项目部定购的制砂机布袋除尘器已交付使用,此制砂机除尘器根据国家最新标准,破碎车间内空气粉尘浓度的限值为≤5mg/m3,大气污染物排放限值为≤30mg/Nm3设计。自2015年10月制砂机除尘器运行以后,经过生产实践证明,制砂机专用除尘器对降低制砂生产时粉尘污染效果明显,经过我们每周不定期对现场粉尘进行的检测,粉尘排放量均达到环保要求。通过采取除尘措施,制砂机车间的粉尘浓度显著降低,改善了岗位的作业环境,保障了职工的身心健康,为建设美丽矿山做出积极探索。
  根据以往选矿厂破碎机除尘器设计经验,管道及除尘器系统有1.15%左右漏风率,所以系统除尘风量为17250m3/h左右,气布比密度≤1.2~2 m/min的要求,除尘器具体技术参数如下表:

序号 项目 单位 参数
1 除尘器型号   PPS32-6
2 处理风量 m3/h 13390-22320
3 布袋除尘器允许入口烟气温度 ≤120
4 布袋除尘器正常入口粉尘浓度 g/Nm3 ≤200
5

出口烟尘浓度

mg/Nm3

≤50

6 滤袋数量 192
7 过滤面积 m2 186
8 滤袋材质   涤纶针刺毡
9 脉冲阀数量 6
10 喷吹气源压力 MPa ≤0.5
11 气源品质   普通
12 耗气量 M3/阀次 0.4~0.6
13 滤袋滤料单位重量 g/m2 500
14 滤袋滤料厚度 mm 2
15 除尘器的气布比 m/min ≤1.6
16 脉冲阀规格 英寸 2.5
17 每台除尘器灰斗数 2
18 灰斗接口尺寸 mm 300×300
19 布袋除尘器设备阻力 Pa ~1200
20 清灰控制方式   定时
21 布袋使用寿命   1年以上
22 除尘效率   ≥99.99%

4、风机根据除尘器、集尘罩、管路部分等确定整个除尘系统的的运行阻力为:~2000Pa左右,风量在17000m3/h左右,故选风机的型号为:Y5-48№8C-22KW,风机全压:2686-1832Pa,风量:12415-23057m3/h。
制砂机除尘器
制砂机除尘设备原理及特点
1.原理
  脉冲除尘器主体结构由上箱体,中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几大部分组成。并配有基础支柱、爬梯、栏杆、检修门。采用下进气结构,含尘烟气由进风口经中箱体下部进入灰斗,部分较大的尘粒由于惯性的碰撞、自然沉降等作用直接落入灰斗,其它尘粒随气流上升经除尘布袋过滤后,尘粒被阻留在滤袋外侧,净化后的气体由滤袋内部进入上箱体,再通过出风口经风管、风机排入大气。灰斗中的粉尘定时或连续由卸料器排出。
  随过滤过程的不断进行,滤袋外侧所附积的粉尘不断增加,从而导致袋室除尘器本身的阻力也不断提高。当阻力达到预先值时(可在设备调试时确定),清灰控制器发出信号,然后打开电磁脉冲阀,以极短的时间向箱内喷入0.4-0.5Mpa的压缩空气。压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以及极短的时间(0.1-0.2S)向滤袋喷射。压缩空气在箱内高速膨胀,使滤袋产生高频震动变形,再加上逆气流的作用,使滤袋外侧的粉尘脱落。在保证粉尘脱落后,打开下一个电磁脉冲阀,如此一个周期。清灰时各电磁阀按照预先设置好的顺序分别进行,互不干扰,实现长期连续运行。
2.主要性能特点
  2.1、本方案采用布袋除尘结构,更具有合理性,在线清灰时过滤风速仍在正常使用范围内,从而大大延长了布袋的使用寿命。
  2.2、除尘器的顶部设有快速开启盖,能方便地进行检修和维护
  2.3、本方案采用的布袋除尘器是底部进风结构,并设有预收尘机构,不但克服了粉尘直接冲刷磨损布袋的缺点,而且提高了收尘效果。
  2.4、本除尘器的关键件均采用进口件,如脉冲阀采用进口件,其膜片使用寿命超过100万次以上;布袋的笼架表面进行了硅化处理,能有效地防止腐蚀,从而更适应特殊气体除尘用。
  2.5、本设备具有完善的自动控制,开机后不须人工进行操作,收集下来的粉尘会随着卸灰阀的自动开启而自动流入原料桶;
  2.6、布袋、笼架、花板间的连接采用独特的结构,使布袋的固定石英砂厂除尘系统设计方案更合理,在安装和更换时更方便,并能更好地保证布袋的安装尺寸。
3.设备技术特点
  3.1、除尘效率可达99.9%,排放烟尘≤50mg/m3。
  3.2、不受烟气成份、含尘浓度、颗粒分散度、比电阻等粉尘性质的影响。
  3.3、对粉尘的适应能力比较强,能够适应电除尘器不能收集的高比电阻、高浓度和细颗粒的粉尘条件。
  3.4、在捕集粉的同时,采取辅助措施还可以有效地脱除超细颗粒和重金属As、Hg、Se等及其他有毒、有害气体,具有协同效应。
  3.5、结构比较简单,操作维护方便,主要的清灰过程均可由程序自动控制完成,从而大大降低运行和维护成本。
  3.6、占地面积小。
