☆ 圆形除尘骨架
  直径:ø70mm-ø200mm 长度:0.5米-8米 筋数:4根、6根、8根、10根、12根、24根
  用途性能:正确的骨架设计对于除尘效果和滤袋寿命至关重要。
  传统骨架的材质有下列几种:
  1、低碳钢 2、电镀低碳钢
  3、304号不锈钢 4、316号不锈钢
  5、其它专门材质钢性骨架:我们可提供标准和特殊设计的骨架顶部,所以纵筋均焊接于底盘内侧。

您可根据下列参数选订:
  1、钢筋直径:ø2.7mm、ø3.1mm、ø3.5mm、ø3.7mm、ø4.0mm、ø4.5mm
  2、笼架直径:ø70mm-ø200mm
  3、纵筋数量:4根、6根、8根、10根、12根、24根
  4、横环间距-标准间距为150mm、160mm、180mm、200mm、210mm。 长度0.5米-8米。

☆ 梯形除尘骨架:
  标准截面尺寸:320×(50+80) 长度:2米-6米
  骨架是除尘布袋的肋骨,它应轻巧,便于安装和维护,框架的质量直接影响滤袋的过滤状态和使用寿命。我公司引进先进的框架制造设备,制造的每一只框架都能符合轻巧、光滑、挺直的要求。

☆ 锥型除尘骨架:
  每个支撑环直径都不同,例105 97 92 87 80,笼外径自上口至底均匀变细,适用某些小型袋式除尘器。

☆ 其他异形除尘骨架:
  椭圆形截面袋笼、甲板形扁袋笼

☆ 除尘骨架通用质量要求:
  机械工业部标准JB/T5917-91制订
  一、直径公差:圆形≤-3%,例:设计直径为ø125,实际可为ø125-ø121mm。
  二、周长公差:梯形或扁形≤-1.5%,例:设计周长为800mm,实际必须在<800-788mm之间。
  三、长度公差≤-1%,例:设计长度为2430mm,实际可为2410-2430之间。
  注意:不可制成正差,以免无法安装造成报废。
  四、袋笼外观:防腐蚀层完整无剥落。
  五、焊接要求:焊接牢固无毛刺、凹凸、脱焊、漏焊、虚焊率小于1%,且开焊点不可相邻。
☆ 除尘骨架与滤袋配合(单位:mm)

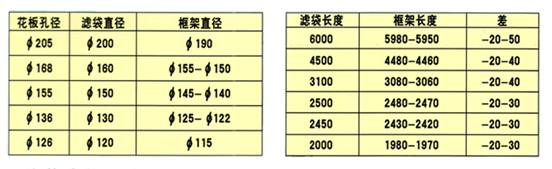

除尘骨架与布袋配合尺寸
☆ 分节式除尘骨架外形图

分节式除尘骨架图纸

☆ 整体除尘骨架外形图
标准圆型除尘骨架图纸

☆ 说明:
  1、图中所列规格除尘骨架的各部相关尺寸见下表:
常用除尘骨架规格表
  2、客户如需非标产品或其它材质的滤袋,请将具体要求和图纸传真给本公司销售中心。
