一、概述

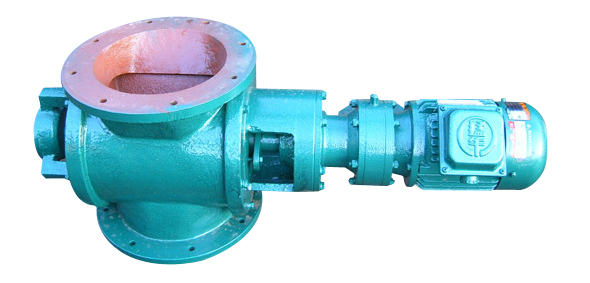

  YJD、XLD系列卸料器,又名卸料阀、卸灰阀,本装置是除尘设备,输送、排灰、关风和其它设备给料的主要设备,适用于将压力状态下的粉尘或颗粒状物连续地、顺利地排入大气,是气力输送和通风除尘网路中的一种重要设备。其主要工作件是旋转的叶轮,既起着输送物料的作用,又担负密封作用。广泛用于粮食、食品、饲料、油脂、化工、储运及其它工业中的气力输送或通风除尘网路卸料器之排料、排尘。
二、结构
  YJD、XLD系列卸料装置分三部分,电机、齿差行星减速机(Y)或摆线针轮减速机(X)与转龙式卸灰阀,有四个系列,48种规格。进出口法兰方形的为A型,圆形的为B型。
三、特点
  (1)通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻。
  (2)运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。
  (3)轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。
  (4)本机具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转。
  (5)用户如需特种规格,电机、链轮传动等卸料器,可与本厂联系,均可制做。

A型外形安装尺寸表       (mm)
型号 A B C E F M H h n-φ
YJD02型 240 200 150 650 420 122.5 225 12 8-9
YJD04型 260 230 180 758 526 140 280 15 8-11
YJD06型 280 250 200 778 536 150 300 15 8-11
YJD08型 300 270 220 798 546 160 320 18 8-11
YJD10型 320 290 240 880 628 170 340 18 8-13
YJD12型 340 310 260 900 638 180 360 18 8-13
YJD14型 360 330 280 920 648 190 380 20 8-17
YJD16型 380 350 300 960 678 200 400 20 8-17
YJD18型 400 370 320 980 688 220 440 22 8-17
YJD20型 420 390 340 1000 698 230 460 22 8-17
YJD26型 480 450 400 1150 740 260 520 24 8-17
YJD30型 600 520 440 1190 755 300 600 24 12-17

B 型外形及按装尺寸表 mm

型号

Ø A

Ø B

Ø C

E

F

M

H

h

Ø

YJD02

250

210

150

650

420

122.5

225

12

9

YJD04

280

240

180

758

526

140

280

15

11

YJD06

300

260

200

778

536

150

300

15

11

YJD08

320

280

220

798

546

160

320

18

11

YJD10

340

300

240

880

628

170

340

18

13

YJD12

360

320

260

900

638

180

360

18

13

YJD14

380

340

280

920

648

190

380

20

17

YJD16

400

360

300

960

678

200

400

20

17

YJD18

420

380

320

980

688

220

440

22

17

YJD20

440

400

340

1000

698

230

460

22

17

YJD26

500

460

400

1150

740

260

520

24

17

YJD30

540

500

440

1190

755

280

560

24

17


星型卸料器技术参数

型号

数据

名称

YJD

2

YJD

4

YJD

6

YJD

8

YJD

10

YJD

12

YJD

14

YJD

16

YJD

18

YJD

20

YJD

26

YJD

30

卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30
r/min Z型 33 也可按用户要求订作
工作温度℃ T≤80℃
物料 粉状,颗粒状


型号 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100
L1-4
Y100
L1-4
KW 0.55 0.75 1.1 1.5 2.2 3
r/min 1390 1400 1430
重量 53 71 86 101 121 141 161 181 191 221 251 301
