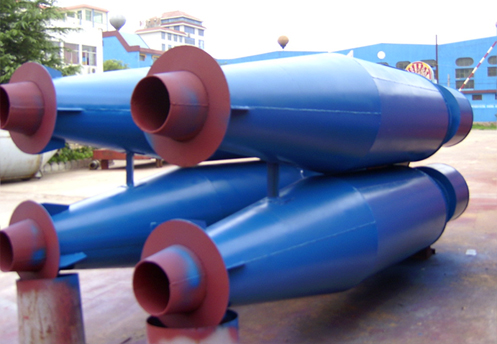

TXP型陶瓷旋风除尘器

一、概述

  TXP型除尘器是在原多种旋风除尘器基础上设计研制的一种新型旋风除尘器,采用斯泰曼的最高优化系数结构型式。内外壳体与构件使用陶瓷筒块砌筑,确保了抗磨性能,不但使用寿命有了保证,且减少钢材用量,降低了装置造价与维护检修费用。解决了旋风除尘器磨损的问题。

二、除尘机理(参看结构示意图)

  该除尘器利用了旋风筒内速度场分布的高峰对烟气上升的作用,设置了上升筒和二次分离室以及中间排气管。烟气由入口以设计速度旋流进入筒体,烟尘受离心作用而分离,由上而下分离的粉尘沿筒体沉降到灰槽;烟气以旋流的高峰速度沿0.6左右筒径上升,含微尘浓度较高的部分烟气沿上升筒壁高速旋流进二次分离室,再经旁路风道回到锥体,二次被分离的粉尘降到锥底汇同一次分离的粉尘进入灰槽。二次被分离后的烟气从中间排气管由出口排出。由于在上升筒的上升旋流速度较主筒体内要高的多,故微尘能有效的进行二次分离。大大提高了整体除尘效率。

三、技术性能

型号规格

风量m3/h

入口风速m/s

阻力系数e

参考阻力Pa

效率%

TXP-3

700-1100

15-25

6.4

490-1420

80-95

TXP-4

1350-2250

TXP-5

2000-3500

TXP-6

2200-3650

TXP-7

3800-6400

TXP-8

5200-8500

TXP-9

6800-12000

TXP-10

8500-14500

四、适应范围及说明

  1、干式旋风除尘器适用较干燥的各种粉尘的高效除尘。

  2、适应400℃以下的高温气体条件使用。

  3、可作为各种物料高效回收的生产环节使用。

  4、适应0.5-60t/h层燃锅炉或作悬燃炉的前置烟气净化使用。

  5、对于YDT型,由于是多管排列组合而成,对于TXP型烟气容量大的可多台并列组合使用,故可适应现场不规则的场地条件,因地置宜的设计布置成方、圆不同的形体,以适应现状节省资金,也可根据需要设计成砖砌结构壳体,以节省钢材。
