MDC、PDC煤磨防爆防静电袋式除尘器

一、前 言:

  MDC防爆型袋收尘器和PDC普通型袋收尘器是国家建材局合肥水泥研究设计院最新研制的一种高效收尘器。该设备的研制是在吸取国外同类设备先进经验的基础上,结合国内具体情况而完成的。MDC防爆型袋收尘器采用负压工作,用于煤磨系统收尘在江苏坯县水泥厂投运成功、是国家“七·五”期间科技攻关项目。

  MDC防爆型袋收尘器采用防电滤料,机体具有防爆结构,并设有泄压装置,具有防爆性能。适用于煤粉制备系统以及易燃,易爆粉尘的收集。该设备机械动作部件少,维修工作量小,换袋方便,由于采用脉动分室清灰,收尘效率高,能够长期,高效运行,收尘效率在99.8%以上。PDC普通型袋收尘器没有防爆性能外,具有上述同样优点。可以泛地应用于水泥、电力、冶金、化工等工作废气的收尘。如水泥磨、生料磨、矿山破碎、物料提升运输等扬尘点的收尘均可使用。

二、工作原理与结构形式:

1、工作原理:

  MDC/PDC型袋收尘器采用了惯性除尘器和袋除尘器相结合的方式,所以具有二级收尘的作用。含尘气体首先进入预收尘室,碰到设置的障碍物,迫使含尘气流方向急剧改变,粗颗粒粉尘由于碰撞到障碍物而改变了原来的运动方向。一部分落入灰斗,余者随气流进入装有滤袋的过滤室粉尘附着于滤袋的外表面,净气透过滤袋后径过上部净气室、排风道、风机排出。

  随着滤袋织物表面附着粉尘的增厚,收尘器阻力随即上升,需要进行清灰,附着在滤袋外表面的粉尘、利用吹入滤袋内部的脉动气流进行清灰,清灰工作逐室时行,这种脉动气流在使滤袋整体获得均匀振动的同时,又可以从里向外吹透滤袋,因而有较高的清灰效果。清灰室的切换动作是由电磁阀控制,压缩空气带动气缸阀来完成的,整个清灰工作,由反吹风机、脉动阀、气缸内蒙及清灰控制系统完成。

2、 结构形式:

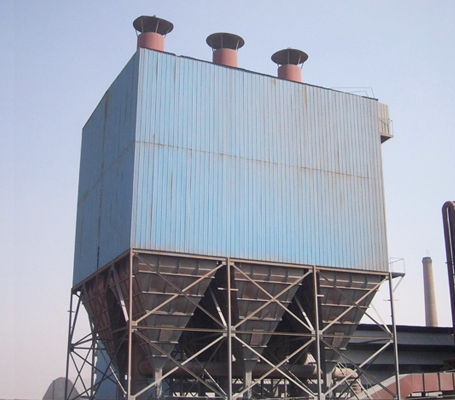

  MDC/PDC型袋收尘器采用负压操作外滤形式,收尘器外形如图所示。(附后)

  收尘器由1—含尘气体入口,2—过滤室,3—净气出口,4—反吹清灰装置,5—防爆阀,6—灰斗,7—卸灰阀等主要部件组成。

3、清灰控制系统:

  清灰控制方式分为定时,定阻两种方式,定时控制根据达到设计阻力所需的时间调整清灰周期等时间参数,进行自动轮流清灰,周期进行,定阻控制按达到事先设定的收尘器阻力自动清灰。收尘器单室反吹风时间、每室之间的反吹时间间隔、卸灰动作时间、输送时间等参数都可以由人为改变。

  清灰控制装置分微处理机自动控制和手动控制两种,微机系统定时清灰卸灰、排灰各参数可以通过计算机键盘任意修改。定阻清灰是收尘器压变送器信号输入微机,然后发出指令驱动清灰装置。

  手动控制也可以定时定阻两种。由操作工作根据时间以验参数。按时间或压力显示仪表所示阻力值进行清灰操作。

三、规格与性能:   见表一

四、使用条件:

  1.运行阻力:

  常温工况空载运行阻力为10—50毫米水柱,负载运行一般控制在100—120毫米水柱。

  2.运行温度:

  入口温度应根据滤料材质而定。针刺毡或208工业涤纶滤料,入口温度应<110℃。为了防止结露正常运行温度应高于过滤气体的露点温度10 ℃以上。

  3.过滤风速:

  过滤风速(米/分)是指单位时间内,单位面积滤布上通过的气体量。它的选择是根据粉尘的性质,选用滤料的要求、种类及清灰方式等因素来决定。过滤风速不仅决定了收尘器的大小,而且对收尘效率、流体阻力、清灰效果等均有影响,为保证收尘器的高效率和滤袋寿命,过滤风速一般不超过1.0米/分为宜。

  4.滤料选择:

  MDC系列煤磨防爆袋收尘器采用防静电针刺毡滤料,PDC系列袋收尘器采用无防针刺毡或208工业涤纶。也可根据用户不同的需要配置不同滤料。

五、MDC/PDC型袋收尘器外形尺寸和安装尺寸见外形图(附后)和表二:

六、安装维护基本要求:

  (一) 设备安装:

  1. MDC/PDC型袋收尘器可户内安装亦可户外安装,但以户内安装为好,特别是北方寒冷地区以户内安装为宜。户外安装需搭防雨棚,户内安装时设备周围应留有一定的空间以便于设备维修和更换滤袋。

  2.箱体各部法兰连接件之间,加密封垫用螺栓拧紧,所有焊缝不得漏气。不得有渣屑。

  3.安装完毕后,对收尘器整体部件要进行密闭性检查,泄压阀,检修门及连接不得有任何漏风现象。

  4.各机械动作部分动作须灵活、到位,反吹风机旋转方向正确脉动阀与壳体之间不得有磨擦现象。

  5.压缩空气要保证在3—5kg/c㎡压力,用户最好单独备有小型空气压缩机。

  (二) 维护检修:

  1.定期检查压缩空气气源压阀、分水过滤器、油雾器、分水过滤器要定时放水,油雾器要定时加油,如气源压力不稳定时应及时调整。压气管路系统不得漏气。

  2.定时检查气缸动作情况,如气缸有漏气现象应及时修理。

  3.收尘器运行时,随时监视排放情况如发现烟囱冒灰,应立即检查滤袋情况。

  4.停机前必须清灰一次,把滤袋上的灰清除干净,并放空灰斗中的积灰,以免积灰沾结或煤粉自然确保设备安全运转。

  5.各转动部件均应定期注油。

  上述为MDC/PDC型袋收尘器简要说明书,用户可根据所列数据尺寸进行选用,如需要本说明系列以外的特殊规格,尺寸的收尘器,要了解详细情况与合肥水泥研究设计院环保室联。本室承接各种设计、技术咨询、现场调试等业务,并接受整套设备的定货,在安装试车时我室可派人指导。

七、定货须知:

  1、凡订购本除尘器应说明型号。规格要求。

  2、收尘器所需的梯子可由用户根据实际情况自行配置或在定货时提出要求。

  3、收尘器的保温材料,用户可根据实际情况自行解决,也可同时定货。

能:

型号

MDC(PDC)

性能项目

规 格

MDC243

PDC243

MDC313

PDC313

MDC423

(PDC423)

MDC563

(PDC563)

MDC524

(PDC524)

处理风量m3/h

35004375

45005625

60007500

800010020

1000012500

过滤面积㎡

73

94

125

167

208

单元数

3

3

3

3

4

滤袋总条数

24

24

24

30

40

过滤风速m/min

0.81.0

同左

同左

同左

同左

收尘器阻力Pa

1200

同左

同左

同左

同左

除尘效率%

>99.8

同左

同左

同左

同左

适用温度℃

<110

<110

<110

<110

<110

外型尺寸㎜

(长×宽×高)

A×B×C (见表2)

设备重量(T)

3.45

3.45

4.03

4.6

5.75

备注

  1. 1. 设备重量不包括保温层重量
  2. 2. MDC××—××

MDC: 表示煤磨型袋收尘器

××—:表示单室过滤面积整数值

—××:表示室数

表一

MDC733

PDC733

MDC755

(PDC755)

MDC766

(PDC766)

MDC777

(PDC897)

MDC897

(PDC898)

MDC4716

(PDC4716)

1400017500

1800022500

220027500

260032500

300037500

3600045000

292

375

458

542

625

750

4

5

6

7

7

16

40

50

60

70

70

80

0.81.0

0.81.0

0.81.8

0.81.0

同左

同左

12000

1200

同左

同左

同左

同左

>99.8

同左

同左

同左

同左

同左

<110

<110

<110

<110

<110

<110

6.9

9.2

10.4

12.7

15

17.25

PDC××—××

PDC: 表示普通型收尘器

××—:表示单室过滤面积整数值

—××:表示室数



L

M1

M2

M

a1

a1×n2

a3

b1

n2×b2

b3

D1

D2

D3

n3—Φ

1516

1802

0

300

3×120

420

400

4×115

520

250

290

320

8—Φ8

1954

1802

0

300

3×120

420

400

4×115

520

250

290

320

8—Φ8

2492

1802

0

400

4×115

520

500

5×112

620

250

290

320

8—Φ8

2492

2210

0

400

4×115

520

600

5×132

720

250

290

320

8—Φ8

2492

1471

1471

400

4×115

520

800

6×144

920

250

290

320

8—Φ8

2902

1471

1471

450

4×130

570

800

6×144

920

300

340

380

8—Φ8

2902

1200

1200

3670

450

4×130

570

850

8×144

970

300

340

380

8—Φ8

2902

1400

1400

4400

450

4×130

570

850

8×144

970

300

340

380

8—Φ8

3474

1700

1700

5130

550

5×122

670

900

8×120

1020

300

340

380

8—Φ8

3524

1700

1700

5130

600

5×132

720

1000

9×118

1120

300

340

380

8—Φ8

3524

1918

1918

5860

660

5×132

720

1200

9×140

1260

250

290

320

8—Φ8


  说 明:

  1、设备运行需用3—5kg/C㎡压缩空气,点划线部分的管道由用户设计制造。

  2、反吹风管要求延伸到下一个楼层,点划线部分管道由用户自行安装。

  3、图中点划线所示楼梯由用户配装。

  4、设备可采用两种方法安装,用支架以承在基础上或直接支承在基础上。

  D—D图中虚线位置为后种安装时的预留孔位置。
