库顶除尘器 DMC脉冲袋式除尘器
一、简介:
  库顶脉冲袋式除尘器是适用于电厂灰库库顶的一种高效净化设备,它采用了先进的清灰技术,具有气体处理能力大、净化效果好、结构简单、工作可靠、维修量小等特点。我公司生产的DMC(18—120)-II型脉冲袋式除尘器,采用了国外先进CMOS集成电路控制仪,具有集成度高,可靠性强等特点;本产品经电厂长期使用证明,其性能稳定、运行可靠,深得用户信赖。
二、结构特点:
  DMC(18—120)-II型脉冲袋式除尘器有以下几部分组成:
  1.上箱体:包括可掀起的盖板(或紧固式上盖板)和出风口;
  2.中箱体:包括多孔板、除尘滤袋、除尘骨架、文氏管等;
  3.下箱体:包括测压接头、检修门等;
  4.喷吹系统:包括脉冲控制仪、电磁脉冲阀、喷吹管、气包。
三、工作原理:
  由于库内压力作用使含尘气体由库内进入除尘器下箱体内,在含尘气体通过滤袋进入上箱体过程中,由于滤袋的过滤作用将尘气分离开,粉尘被吸附在滤袋外壁上,而净化后的气体穿过滤袋进入上箱体,从出风口排出(或抽出)。含尘气体通过除尘布袋的净化过程,随着时间的增加而吸附在滤袋上的粉尘越来越多,增加了滤袋的阻力,致使通过滤袋气体量逐渐减少。为保证除尘效果必须使阻力控制在限定范围内(一般1176-1470Pa,即控制滤袋外的附灰厚度,当阻力超过一定数量时,由脉冲控制仪发出指令,按顺序触发各控制阀开启脉冲阀,此时气包内的压缩空气定时地经脉冲阀从喷吹管的各孔喷出,喷射到各对应的滤袋内,滤袋在气流瞬间反作用下急剧膨胀,使集附在滤袋表面的粉尘脱落,滤袋得到再生。被清掉的粉尘落回库内,集附在滤袋上的粉尘备有周期的脉冲气流喷吹清除,使净化的气体正常通过,由于清灰是几组滤袋依次分别进行,并不切断需要处理的含尘空气,所以在清灰过程中,除尘器的处理能力保持不变。
  除尘器采用“208”涤纶绒布、针刺呢、复合针刺呢、诺美克斯(进口)作为滤袋材料,使用温度在120℃以下,不适用于高温、高湿和有腐蚀性气体的净化。温度如超过120℃,可使用芳砜纶作滤袋料,其使用温度可达230℃。
  过滤风速是指气体通过滤袋的速度,它是评价除尘器效果的重要指标,它与含尘浓度、性质、滤袋材料及清灰方式、喷吹压力有关。一般用于粉尘灰库上部时,过滤风速应小于1.0m/min.

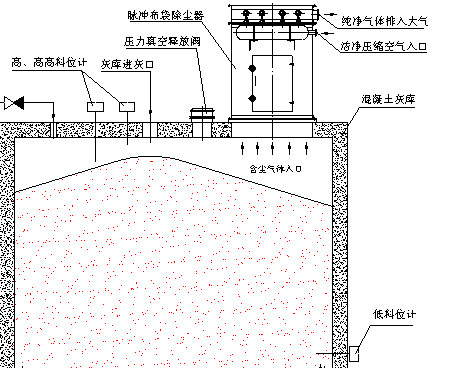

库顶布袋除尘器安装示意图
四、DMC(18~120)-II脉冲袋式除尘器主要性能表:
型号/技术性能
DMC18-II
DMC24-II
DMC36-II
DMC48-II
DMC60-II
DMC72-II
DMC84-II
DMC96-II
DMC108-II
DMC120-II
过滤面积(m2
13
16
27
36
45
54
63
72
81
90
滤袋数量(个)
18
24
36
48
60
72
84
96
108
120
滤袋规格
φ130mm×2000mm(直径×长度)
工作温度
<120℃
设备阻力
120~1500Pa
除尘效率
99~99.5%
入口含尘浓度
3~15g/m3
过滤风速
1~2m/min
处理风量m3/h)
780~1560
1320~2640
2040~4080
2700~5400
3400~6800
4080~8160
4740~9480
5400~10800
6120~12240
6780~13560
电磁脉冲阀(个)
3
4
6
8
10
12
14
16
18
20
脉冲控制仪
WMK-3
WMK-4
WMK-6
WMK-8
WMK-10
WMK-12
WMK-14
WMK-16
WMK-18
WMK-20
脉冲宽度
6780~13560
脉冲间隔
1~40秒
脉冲周期
60~120秒
喷吹压力
0.5~0.7MPa
喷吹耗气量(m3/min)
0.1~0.3
0.1~0.3
0.1~0.5
0.2~0.7
0.2~0.8
0.3~1.0
0.3~1.2
0.3~1.3
0.4~1.6
0.4~1.7
电磁阀功率
0.75
0.75
0.75
1.1
1.1
1.1
1.1
1.1
1.1
1.1
重量(kg)
950
1020
1320
1550
1600
2050
2580
2700
2900
3300

五、库顶脉冲袋式除尘器主要部件:
  1.脉冲控制仪
  脉冲控制仪是脉冲袋式除尘器的主控设备,运行时无噪声、无火花、无触点、无机械易损件,具有体积小、重量轻、寿命长、工作可靠、维修方便等优点。
  2.电磁脉冲阀
  电磁脉冲阀是脉冲袋式除尘器喷吹清灰系统的主要装置,它是向滤袋内喷吹压缩空气的开关,受脉冲控制仪输出信号的控制。本除尘器采用先进的电磁脉冲阀,它将脉冲阀与先导阀组合在一起,除阀体进气口与储气筒金属管连接外,阀体本身无软管连接,造型新颖、结构合理、安装方便、工作可靠、寿命长、清洗力大、耗电量小。
  3.文式管
  是清灰系统诱导二次风,加强压力波的主要部件,采用铝合金铸成,机械强度高。
  4.除尘骨架
  除尘骨架支撑滤袋在负压作用下仍保持有效的过滤面积。有笼形及弹簧二种,笼型框架比较挺拔,上抽方便;弹簧框架表面光洁、重量轻,清灰时抖动幅度大。
  5.滤袋
  滤袋是过滤含尘气体的部件。本产品有“208”涤纶绒布、针刺呢、复合针刺呢、诺美克斯(进口)供用户选择。温度如超过120℃,可使用芳砜纶作滤袋料。
六、外形尺寸(mm):
型号 DMC18-II DMC24-II DMC36-II DMC48-II DMC60-II DMC72-II DMC84-II DMC96-II DMC108-II DMC120-II
A 1396 1396 1396 1396 1396 1396 1396 1396 1396 1396
B 796 996 1396 1796 2196 2596 2996 3396 3796 4196
C 2560 2560 2560 2560 2560 2560 2560 2560 2560 2560

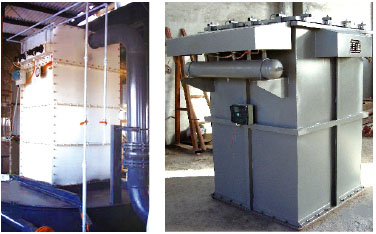

DMC仓顶布袋除尘器外形

电磁脉冲阀   除尘布袋
七、选型与订货:
  1.选用脉冲袋式除尘器用户应提供设备处理风量、过滤面积及与之相关的布置等资料。如设备需要支腿,请用户说明。
  2.用户如无以上数据需提供每小时向灰库内的输灰量、气力输灰的灰气比、灰库的储灰量,我司技术人员为您量身定做库顶除尘器。
