HD型袋式除尘器机组

一、简介

  HD系列单机除尘器是专为水泥厂库顶、库底,皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用,具有体积小处理风量大,结构紧凑,使用方便可靠等优点,从除尘器上清除下来的粉尘可直接排入仓内,亦可直接落在皮带上,含尘气体由除尘器下部进入除尘器,经滤袋过滤后,清洁空气由引风机排出。除尘器工作一段时间后,滤袋上的粉尘逐渐斩增多致使使滤袋阻力上升,需要进行清灰,清灰完毕后,除尘器又正常进行工作。

二、工作原理

  含尘气体由除尘器入口进入箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面,净化后的气体通过滤袋进入风机,由风机吸入直接排入室内(亦可以接管排到室外)。

  随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构,停机后自动摇振数十秒,使粘在滤袋内表面的粉尘抖落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。

三、用途范围

  本系列产品产品广泛用于水泥行业外,还可用于铸造工业、陶瓷工业、玻璃工业、砂轮制造、化工制品、机械加工等行业的除尘。该产品对比重较大的金属切削,铸造用砂等和中等比重的粉尘,如水泥、陶瓷原料粉尘、颜料、胶木粉、塑料粉等,以及比重较轻的木工加工等粉尘均有良好除尘效果,排放浓度保证达到国家排放要求。


四、技术性能


型号规格
性能
HD8924
(ABC)
HD8923
(ABC)
HD8948
(ABC)
HD8956
(ABC)
HD8964
(ABC)
HD8964L
(ABC)
HD8980
(ABC)
处理风量(m3/h)
1000-1500
1500-2000
2000-3000
3000-3480
3480-4200
4200-5200
5200-6000
除尘器阻力(Pa)
1200
1200
1200
1200
1200
1200
1200
过滤面积(m2)
10
14.48
20
25
29.0
35
40
过滤风速(m/min)
< 2.5
除尘效率(%)
> 99.9
风机功率(kw)
3
3
5.5
5.5
835
8.5
11.0
清灰电机功率(kw)
0.25
0.25
0.25
0.37
0.37
0.37
0.37
风机电机型号
Y9L00-2
Y100L-2
Y232S1-2
Y132S1-2
Y132S2-2
Y132S2-2
Y169M1-2
清灰电机型号
AQ27114
AQ27114
AQ27124
AQ2-7124
AQ2-7124
AQ27124
Y801-4
A型重量kg
680
756
893
987
1103
1986
1210

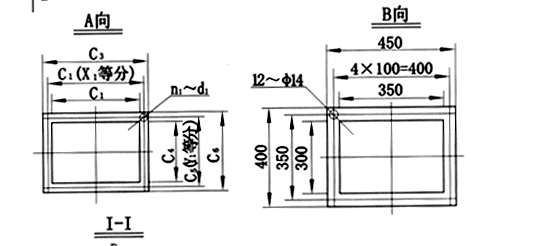

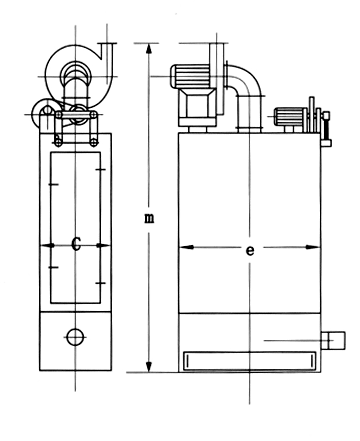

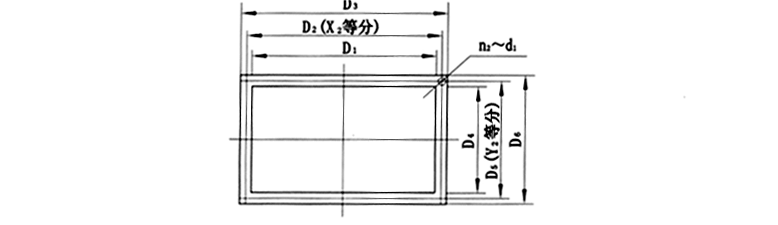

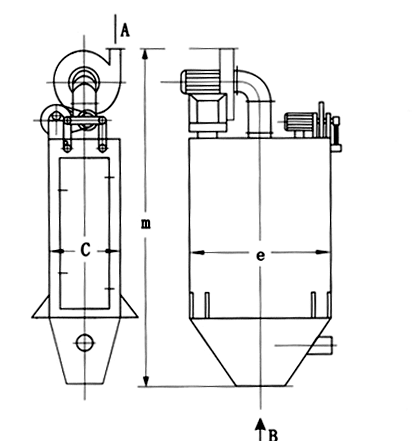

HD 系列单机除尘器外型尺寸表     2

型号

规格



a

b

c

d

e

f

g

h

i

j

k

l

m

n

O

P

q







HD8924

(ABC)

1734

454

560

150

820

1996

860

800

810

40

70

175

2450

286

280

1394

455







HD8932

(ABC)

1730

510

560

150

1080

1990

860

800

1070

40

70

175

2500

286

323

1386

561







HD8948

(ABC)

1754

660

820

200

1080

2105

1120

1060

1070

40

70

200

2765

287

362

1394

585







HD8956

(ABC)

1977

680

1080

200

950

2114

1380

1320

940

40

70

200

2794

287

362

1394

520







HD8964

(ABC)

1754

680

1080

250

1080

2114

1380

1320

1070

40

70

200

2794

287

362

1394

520







HD8964L

(ABC)

2010

680

1080

250

1080

2370

1380

1320

1070

40

70

200

3050

287

356

1634

585







HD8980

(ABC)

2110

850

1080

250

1340

2510

1380

1320

1330

40

70

230

3360

322

397

1700

720









C1

C2

C2

C4

C5

C6

n1

d1

X1

Y1

D1

D2

D3

D4

D5

D6

n2

d2

X2

Y2

HD8924

(ABC)

128

160

182

92

126

148

14

7

4

3

820

870

910

560

610

650

30

12

10

5

HD8932

(ABC)

128

160

182

92

126

148

14

7

4

3

1080

1130

1170

560

610

650

30

12

10

5

HD8948

(ABC)

196

228

250

128

165

184

14

7

4

3

1080

1130

1170

820

868

910

34

12

10

7

HD8956

(ABC)

196

228

250

128

165

184

14

7

4

3

950

1000

1040

1080

1130

1170

36

12

10

8

HD8964

(ABC)

196

228

250

128

165

184

14

7

4

3

108

1130

1170

1080

1130

1170

40

12

10

10

HD8964L

(ABC)

196

228

250

128

165

184

14

7

4

3

108

1130

1170

1080

1130

1170

40

12

10

10

HD8980

(ABC)

221

252

275

144

177

200

14

7

4

3

1340

1400

1440

1080

1130

1170

40

12

10

10


八、使用说明

  1.HD系列单机除尘机组,安装在产生粉尘的机械设备邻近处,并由用户按照除尘机组上进风口尺寸,自行配制金属或塑料吸尘管道和吸尘罩(亦可在订货时与生产厂联系,代为配制)。

  2.机组工作前应检查检修门,各法兰连接处是否密封,以免泄漏,降低除尘效果。

  3.该机组电压为380伏。从机组外部电线接上电源后即可开始使用,初运转时,应注意风机的转动方向(如反转,则只需调换电源接线)。

  4.机组电控箱盖,在工作时不得随意打开,如需调节清灰时间,或需检修电路时应停机或切断电源后进行工作。

  5.根据粉尘性质和含尘浓度的大小,调节定时清灰。

  6.吸尘罩是保证机组处于最佳状态的关键配件,使用单位应根据加工件的外型尺寸及粉尘的性质、按通,近、封、便设计吸尘罩的原则,制作理想的吸尘罩。

九、维护保养

  1.应定期检查袋式除尘器的情况,如发现破袋、滑袋,应及时更换滤袋,应根据实际情况定期更换滤袋,一般每年更换一次滤袋。

  2.一般隔六个月,要检修一次清灰机构。

  3.易损件可电报,信函或与加工厂联系。

十、注意事项

  1.本机组不适用于潮湿和带有腐蚀性的气体,不应长时间处理高于120℃的废气。如需用于处理高温废气,请告知制造厂家订做高温滤布。

  2.机组在开,停及运转过程中,如有异常现象,应立即停止工作,进行检查修理。

  3.停机应按“停止按钮”使摇振机构工作数十秒,不应直接拉下电源闸刀停机。
