产品展示

GA型系列大气清灰袋式除尘器

一、产品概述

  GA系列大气清灰袋式除尘器的特点:清灰系统采用了高频振动加反吹风,反吹风由特殊设计的电动机带动三通阀来实现,电动缸的动作由一套自控系统来控制,于过去采用的脉冲反吹和高压反吹布袋除尘器相比,除大大节省的配套辅助设备的投资以外,还非常显著的降低了电能消耗和设备的运行费用,同时还具有性能稳定可靠、除尘效率高、检修方便、滤袋寿命长等优点。本除尘器广泛用于建材、陶瓷、冶金、粮食、化工、铸造、轻工等行业。

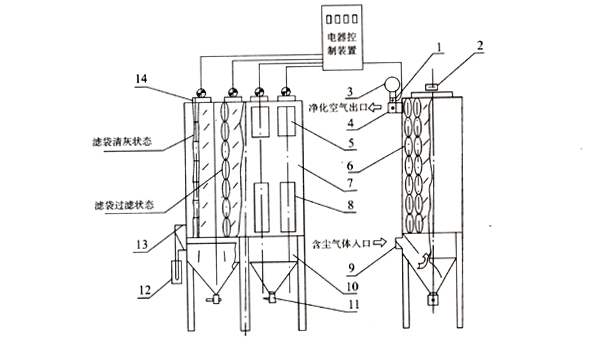

二、工作原理

  含尘气体由进气管进入灰斗,再向上经由箱体内的滤袋净化后,由电动三通阀开启的主阀板处排至出气管,出气管的气体再经离心风机,烟囱排入大气中。

  随着工作时间的加长,滤袋内壁上粉尘层的厚度逐渐增加,阻力也随之逐渐上升,当阻力升高值达到80~120毫米水柱时,(可通过U型压力计看出),电动缸开动使用电动三通阀的主阀板关闭,付阀板打开,进行反吹清灰。

  反吹空气通过电动三通阀进入箱体后,与过滤状态相比反向通过滤袋,与此同时,高频电振器开始动作,使滤袋随这作高频震动。在反吹及高频振动的同时作用下起到清灰的效果(清灰时间是可调的)。清灰结束时高频电振停止振动。电动三通阀主阀板打开,付阀同时关闭,又恢复了正常过滤状态。可以按照需要调整清灰的相邻间隔时间、使各箱体按指定的时间依次序进行清灰。
二、GA型系列大气清灰袋式除尘器技术性能表
序号
性能参数 规格
1
过滤面积(米2)
104
156
208
260
2
滤袋数量(条)
64
96
128
160
3
滤袋规格(直径×长度毫米)
Φ160×3350
Φ160×3350
Φ160×3350
Φ160×3350
4
设备阻力(毫米水柱)
<120
<120
<120
<120
5
除尘效率 %
>99
>99
>99
>99
6
入口含尘浓度(克/米3)
<15
<15
<15
<15
7
过滤风速(米/分)
1.0-2.0
1.0-2.0
1.0-2.0
1.0-2.0
8
处理风量(米3/时)
6240-12480
9036-18720
2450-24900
15600-31200
9
使用温度(℃)
<120
<120
<120
<120
10
电机总容量(瓦)
1.34
1.71
2.68
3.05
11
外形尺寸
长×宽×高毫米2
3000×3725
     ×6640
3000×4525
      ×6640
3000×5325×6640
3000×6125×6640
12
设备重量 (公斤)
6044
7189
8640
9670

序号
性能参数 规格
1
过滤面积(米2)
312
364
416
2
滤袋数量(条)
192
224
256
3
滤袋规格(直径×长度毫米)
Φ160×3350
Φ160×3350
Φ160×3350
4
设备阻力(毫米水柱)
<120
<120
<120
5
除尘效率 %
>99
>99
>99
6
入口含尘浓度(克/米3)
<15
<15
<15
7
过滤风速(米/分)
1.0-2.0
1.0-2.0
1.0-2.0
8
处理风量(米3/时)
18720-37440
21840-43680
24960-19920
9
使用温度(℃)
<120
<120
<120
10
电机总容量(瓦)
4.02
4.39
5.36
11
外形尺寸长×宽×高毫米2
3000×6925×6640
3000×7725×6640
3000×8575×6640
12
设备重量 公斤
11005
11920
13601

说明:(1)如果含尘浓度低,可以提高过滤风速使用,如果粉尘粒度过细,需降低使用风速,风速的先取最好与西重所协商。
   (2)滤料材料为涤沦208绒布,也可以根据用户需要,改为其他滤料。
   (3)可以根据用户需要组合成更大规格。
