产品展示

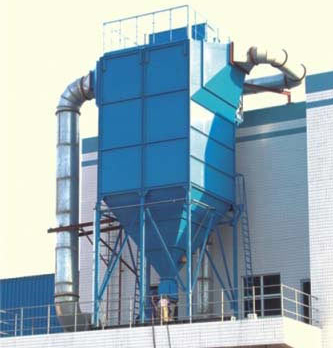

LCBT型系列旁插侧喷脉冲扁袋除尘器机组

一、产品概述

  LCBT/Ⅰ型系列组合机组,是我厂在总结国内处各类除尘器机组的技术基础上,综合了分室反吹清灰结构及低压脉冲高效清灰技术的优点,克服了分室反吹清灰强度弱及高压脉冲易损件多的缺点,进行研制开发成功的又一新的系统产品。

  本系列除尘器是一种自带风机,控制器、滤袋帝插结构的组合机组,结构紧凑,即可用室内布置,又可室外安装,其适用荡围广泛,主要应用于建材行业、冶金、铸造、粮食加工矿企业粉尘的净化和物料的回收。

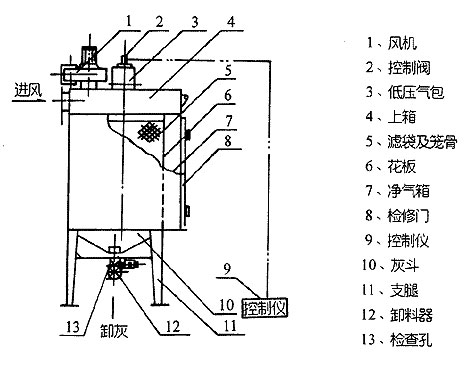

二、工作原理

  含尘气体由上部进风口斜插进入中箱体,通过惯性碰撞,较粗颗粒粉尘在自重力作用下,直接沉落至灰斗中,并经卸灰机构将粉尘从出灰口排出。另一部分较细粉尘在风机的作用下,吸附在滤袋外表面,洁净气体穿过滤袋进入中箱体净气箱,并流经矩形诱导管汇集在出风箱内从风机出口排出。随着过滤工况的不断进行,除尘器阻力应维持在限定的范围(<12KPa)内,故必须进行清灰来达到抖落粉尘,降低设备阻力的目的。该系统除尘器是采用脉冲控制仪定时控制低压脉冲阀进行喷吹清灰的方法,使滤袋在其喷吹及诱导气量的作用下,造成布袋瞬间鼓胀,抖落粉尘。

二、LCBT型系列旁插侧喷脉冲扁袋除尘器机组技术性能
型号规格
型式
滤袋数(条)
分室数
过滤面积(平方米)
过滤风速(m/s)
处理风量(立方米/h)
风机
卸灰机
外形尺寸(mm)
型号规格
功率(KW)
型号规格
功率(KW)
LCBT/1-18
A
9
3
18
1.0-2.0
1080-2160
4-72-11
No:2.8A
1.5
YJD-2
-
0.55
-
1880×957×3298
B
1880×957×1981
LCBT/1-24
A
12
4
24
1.2-2.0
1728-2880
4-72-11
No: 3.2A
2.2
1880×1228×3252
B
1880×1228×2035
LCBT/1-36
A
18
3
36
1.2-2.0
2600-4320
4-72-11
No:3.6A
3
YJD-4
-
1880×957×4273
B
1880×957×2958
LCBT/1-48
A
24
4
48
1.0-1.8
2880-5184
1880×1228×4273
B
1880×1228×2956
LCBT/1-64
A
32
4
64
1.1-1.9
4224-7296
4-72-11
No:4A
5.5
YJD-6
1880×1547×4376
B
-
1880×1547×3059
LCBT/1-72
A
36
6
72
1.3-2.0
5616-8640
4-72-11
No:4.5A
7.5
TFGFZ.5
1.1
1880×1770×4162
B
-
-
1880×1770×3094

说明:(1)设备阻力:0~1.1KPa   (2)除尘效率:99.6%
   (3)漏风率:≤3%      (4)耗气量0.48m3/min(喷吹间隔以15S为基础)
