产品展示

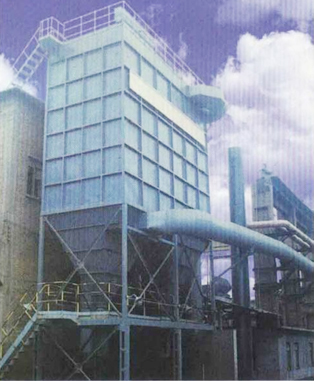

YMD-Ⅰ型低压喷吹脉冲袋式除尘器

一、产品概述

  本除尘器在一九八一年十月由冶金工业部安全技术监察局组织论证并通过这项科研成果,肯定了YMD-I型除尘器的低压喷吹脉冲除尘技术及其在应用上的结构形式和主要性能的合理性、先进性。

二、工作原理

  含尘气体由进气口进入箱体,通过滤袋得以净化,净气孔经文氏管进入上箱体,从排气口排出,滤袋外表面粉尘不断增加,使除尘器阻力增大,为使设备阻力维持在一定范围,要清除滤袋表面的灰尘,清灰时由控制仪定期顺序触发各控制阀,开启嵌入式脉冲阀,使气包内压缩空气由喷吹管上的喷嘴喷出(一次风),通过文氏管诱导数倍于一次风的周围空气(二次风)进入滤袋,在瞬间产生振动波与逆向气流,抖下粉尘,落入下箱体,经排风阀排出机体。

  在清灰过程中,每次喷吹时间称脉冲宽度,一般仅0.1-0.2秒,全部滤袋完成一个清灰循环的时间为脉冲周期。

三、技术性能

序号

型号

排数

滤袋数(条)

过滤面积m2

处理风量m3/h

除尘效率%

入口含尘浓度mg/m3

设备阻力Pa

重量T

1

YMD-I型28袋

4

28

20.5

3075-4305

99-99.5

2000-16000

80-100

1018

2

YMD-I型28袋B

4

28

20.5

3075-4305

3

YMD-I型42袋

6

42

30.5

4620-6470

1265

4

YMD-I型56袋

8

56

41.1

6165-8630

1580

5

YMD-I型70袋

10

70

51.4

7710-10800

1672

6

YMD-I型84袋

12

84

61.7

9255-12957

1945

7

YMD-I型112袋

16

112

82.2

12330-17262

2980

8

YMD-I型140袋

20

140

102.8

15420-21600

3030

9

YMD-I型168袋

24

168

120.3

18045-25263

3520
