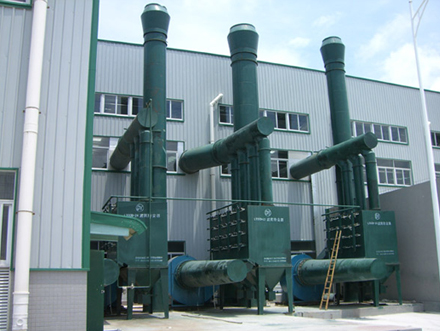

DXJY型沉流滤筒式除尘器

一、产品简介

  DXJY-I型沉流滤筒式除尘器是由本厂会同有关工程技术人员针对机立窑工况不稳定,含尘气体中即存在一定温度又有相当湿度的特定工况条件,经过本公司多年以来的经验总结和探索而专门开发研制的新型机立窑尾烟气专用收尘设备,它与其它的收尘器相比较,不仅具有投资省、排放浓度低于国家排放浓度标准(<60-90mg/m3),而且,能使烟气中SO2,NO2等废气中和在收尘的同时净化了其它的有害气体。
  该除尘设备采用了耐高温、疏水性较强的拆褶式滤筒作为过滤介质,它可在全湿状态下长期使用。该收尘设备采用定阻或定时形式对滤筒进行脉冲清灰,保证了滤筒表面清洁和有效正常运转。该收尘设备还配有温度显示及报警系统等装置,当温度超过额定值时,将自动报警,以便及时采取相应措施。

二、除尘器用途

  DXJY—I型沉流滤筒式除尘器还具有占地面积小,维护管理方便,操作简易,安全可靠、运行费用少等优点,是解决高温、高湿、聚结性粉尘的新一代产品。该设备还适用于冶金、冶炼等行业和高温含尘气体的处理。

三、工作原理

  含尘气体经由管道后先进行预湿处理,而后进入收尘器中部旋风气流混合室,在离心力的作用下与雾化后的水汽进行充分混合,使含温气体汽化成饱和蒸气,粉尘与饱和气体经温合后凝结成颗粒,当气体进入沉流室后,由惯性作用,使大量粉尘落入灰斗,并与灰斗中液面再次接触,使灰尘沉降水中。其作烟气中含有少量粉尘再经过滤筒进行过滤,该烟气中>1微米的粉尘颗粒阻挡在滤筒表面。饱和蒸气及净化后的气体经净气室及出风管道,风机后排入大气。

  清灰及自动控制:收尘器在运行一段时间后,由于滤筒表面捕集的粉尘逐步增多,运行阻力升高,当达到设定值后,差压表给出信号,进行自动脉冲喷吹清灰,使滤筒表面附着的粉尘脱落。当收尘器运行阻力下降到一定值后,喷吹系统即停止工作。(亦可采用定时脉冲清灰、喷吹间隔时间及脉冲宽度可调),与此同时,滤筒表面的喷淋系统喷出的水柱配合喷吹系统同时对滤层表面进行水洗,使滤筒始终处于清洁状态,从而保证了设备整机的正常运转。
四、主要技术参数
性能参数、型号规格
DXJY-I-28
DXJY-I-32
DXJY-I-48
DXJY-I-60
处理风量(立方米/h)
25000
3000
45000
60000
过滤面积(平方米)
420
480
720
900
过港风速(m/min)
1.04
0.98
0.98
1.05
滤筒数量(个)
28
32
48
60
允许入口浓度g/平方米
30
30
30
30
初阻力Pa
175
175
175
175
运动阻力Pa
<1200
<1200
<1200
M1200
控制仪(台)
1
1
1
1
喷吹阀(个)
14
16
24
30
使用烟气温度℃
<300
〈300
<300
<300
过滤效率%
99.8
99.8
99.8
99.8
压缩空气压力 MPa
0.5~0.6
0.5~0.6
0.5~0.6
0.5~0.6
压缩空气耗量
(立方米/min)
0.8
1
1.2
1.5
排放浓度mg/立方米
60~80
60~80
60~80
60~80
