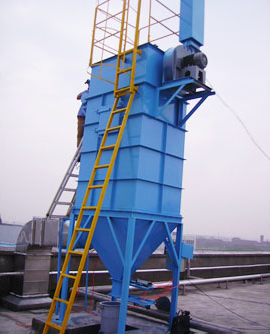

DMC(SD)型脉喷单机袋除尘器

一、产品简介

  DMC型脉喷单机袋除尘器是我厂消化吸收国外同类产品先进技术经改进反设计而成的小型袋除尘器。该除尘器采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与O其它单机相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易,维护方便(外滤式),广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统,是环保除尘的理想设备。

  本系列除尘器暂时有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。

三、除尘器选型

  该单机有32、48、64、80、96、112六种规格分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:

  DMC-32(AB)

  D——单机除尘器

  MC——脉喷式

  -32——滤袋条数32条

  (AB)——A:带灰斗和卸灰阀 B:法兰式

二、工作原理

  含尘气体由进气口进入灰斗、式通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘吕能断续工作,需定期清除滤袋上粉尘。清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气 (称二次风),进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出,达到清灰的目的。

三、主要技术参数
性能、型号
DMC-32
DMC-48
DMC-64
DMC-80
DMC-96
DMC-112
总过滤面积(平方米)
24
36
48
60
72
84
过滤风速(m/min)
1.04~1.67
1.15~1.62
1.21~1.74
1.25~1.67
1.27~1.62
1.28~1.68
处理风量(立方米/h)
1500~2400
2500~3500
3500~5000
4500~6000
5500~7000
6500~8500
滤袋数量(条)
32
48
64
80
96
112
耗气量(立方米/min)
0.032
0.048
0.064
0.08
0.096
0.11
入口浓度(g/立方米n)
200
出口浓度(mg/立方米n)
50
喷吹压力(MPa)
0.5~0.7
承受负压(Pa)
5000
设备阻力(Pa)
≤1200
脉冲阀
规格
1"
数量(个)
4
6
8
10
12
14
电机型号功率
Y90S-2
Y90L-2
Y100L-2
Y132S1-2
Y132S1-2
Y132S2-2
(KW)
1.5
2.2
3.0
5.5
5.5
7.5
设备重量
DMC(A)
1350
1620
1850
2360
2800
3200
DMC(B)
1220
1470
1670
2150
2540
2880
订货须知

  1、订货时,用户请写清楚规格、型号,O好同时提供粉尘治理点的工况参数,便于更好地为用户服务。
  2、如用户委托我厂选型设计,应在合同中注明,具体事宜与我公司经营部联系。
  3、设备供应范围
  a、主机设备:以进口法兰为界,下部以卸灰阀出口为界,气路部分以分气包进气口为界;
  b、附件设备:定时清灰控制器;
  c、随机文件:产品说明书、产品合格证。
