产品展示

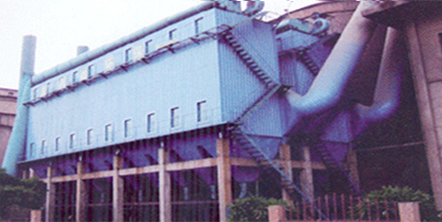

DDF大型袋式反吹除尘器

一、产品简介

  DDF大型袋式反吹除尘器于一九八六年六月经冶金工业部和机械工业部鉴定,评为国际八十年代末期同类产品的技术水平,并被评为优质产品。

二、设备的用途

  DDF大型袋式反吹除尘器广泛应用于钢厂、冶炼厂、水泥厂、炭黑厂、电站等企业冶炼、粉碎、筛分和燃烧所产生的烟尘净化及回收。它是保护操作者和人民身心健康,农作物的生长、机械设备的磨损、社会环境的污染和有用粉尘的回收利用降低成本的有效设备。

  滤袋排列数1000M2的是在2W2的布置下的排数;3000-90000M2的是在2W4W2布置下的排数。1800M2的是在3W3的布置下的排数;10000m2的是在周围通道的布置下的排数。W表示检修通道。

  入口温度729和734涤纶布耐温<1500℃;经三代处理的玻璃纤维布耐温<3000℃。

四、设备的工作原理与结构特征

  DDF大型袋式反吹除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。
  含尘气体在负压作用下,由进风管进入下灰斗,在进风口的正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒粉尘经滤袋过滤后,吸附在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切换阀经排管吸入风机内,再经排气筒排入大气中。

  滤袋附尘不断增加,阻力上升规定值时,即开始清灰。设备的清灰方式靠单室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的排风。因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压抽吸作用。使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪。滤袋内部的积尘随之被抖落沉到降沉灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到一定值时,清灰停止。

三、主要技术参数
项目、性能参数、规格
DDF
-1000
DDF
-1800
DDF
-3000
DDF
-4000
DDF
-5000
DDF
-6000
DDF
-7000
DDF
-8000
DDF
-9000
DDF
-10000
过滤面积
1000
1800
3000
4000
5000
6000
7000
800.0
9000
10000
处理风量
30000~90000
54000~162000
90000~270000
120000~360000
150000~450000
180000~540000
210000~630000
240000~720000
270000~810000
300000~900000
设备阻力
1470
1470
1470
1470
1470
1470
1470
1470
1470
1470
过滤小室数
6
8
6
10
10
12
12
*滤袋排数
15
11
7
10
9
11
10
11
11
12
单室过滤面积
250
225
500
666
625
750
700
800
750
830
滤袋尺寸
260
180
300
300
300
300
300
300
300
292
入口温度
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
<150
<300
设备重量
57.5
81.65
138
161
195.5
230
310.5
345
414
517
