一、工作原理

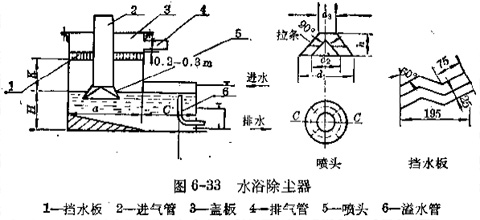

  水浴除尘器是一种使含尘气体在水中进行充分水浴作用的除尘器。它结构简单、造价较低,主要由水箱(水池)、进气管、排气管和喷头组成(图6-38)。当具有一定进口速度的含尘气体经进气管后,在喷头处以较高速度喷出,对水层产生冲击作用后,改变了气体的运动方向,而尘粒由于惯性则继续按原来方向运动,其中大部分尘粒与水粘附后便留在水中,称为冲击水浴阶段。在冲击水浴作用后,有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起,池内形成一抛物线形的水滴和泡沫区域,含尘气体在此区域内进一步净化,称为淋水浴阶段。此时含尘气体中的尘粒便被水所捕集,净化气体经挡水板从排气管排走。

二、喷头
  为了使含尘气体能较均匀受到水的洗涤,可在进气管末端装置喷头(散流器)。喷头由喇叭口和伞形帽组成(图6—38)。除尘效率及压力损失与喷头距水面的相对位置有关,也与其出口气速有关。当喷头气速一定时,除尘效率、压力损失随埋入深度的增加而增加;当埋入深度一定时,除尘效率、压力损失随喷头气速增加而增加。但对不同性质粉尘的影响是不同的,比重小、分散度大的粉尘,由于在净化过程中粉尘产生的惯性力提高不大,且冲击速度提高会使气体很快穿过水层,使气液两相未充分接触,故提高冲击速度对提高除尘效率意义不大;而对比重大、分散度小的粉尘,由于粉尘惯性力增加易与水粘结,因此,提高气速成为提高除尘效率的有效途径。设计时,进口气速可取大于11m/s,出口气速一般取8~12m/s,内池横断面气体上升速度(减去管口面积的净面积)不大于2m/s,以免带出水滴。
  喷头的埋入深度一般情况下可取下列数值。

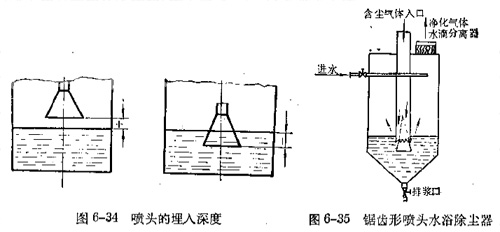

  喷头的埋入深度“+”表示离水面距离,“一”表示插入水层深度(图6—34)。
  喷头的埋入深度可根据实测最佳效率来确定。经常运行时,需注意保持这一水位。
  水浴除尘器的喷头环形窄缝不宜过大,以免影响含尘气体受水洗涤的效果;但也不宜太窄,以免喇叭口直径过大。一般窄缝宽度为喷头上端管径的四分之一,喇叭口圆锥角度为60°。
  挡水板一般采用三折。挡水板下缘距运行时水面要有比较大的距离,一般采用1m,以免水花直接溅入挡水板。另外,挡水板出气方向应与出气口方向相反。挡水板的两侧除尘器的外壁口或顶上应开手孔,以便定期用水洗挡水板。平时手孔保持密封。
  水浴除尘器的用水量可根据粉尘性质、粉尘量及排水方式确定。污水排放可定期或连续,由实际需要确定。
  增加喷头与水面接触的周长与含尘气体量之比,可以提高除尘效率。因此改进喷头结构形式是提高除尘效率的一个有效途径。图6—35是一种锯齿形喷头结构,它在喷头内还增设了一个锥形分流器。
三、水浴除尘器系列

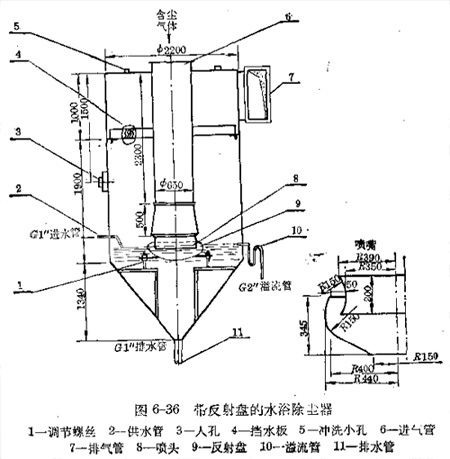

  图是一种带有反射盘的水浴除尘器。含尘气体从进气管进入,经喷头喷入水中,此时造成的水花和泡沫与气体一起冲到反射盘上,经过一个转弯以后进入筒体由,气体再经过挡水板由排气管排出。水从进水管进入,水面用溢流管控制,反射盘用调节螺栓加以调节。图示的尺寸用于设计气量800m/h时,除尘效率可选99%;当喷头埋入深度为8~14mm时,压力损失为99~106mmH2O。

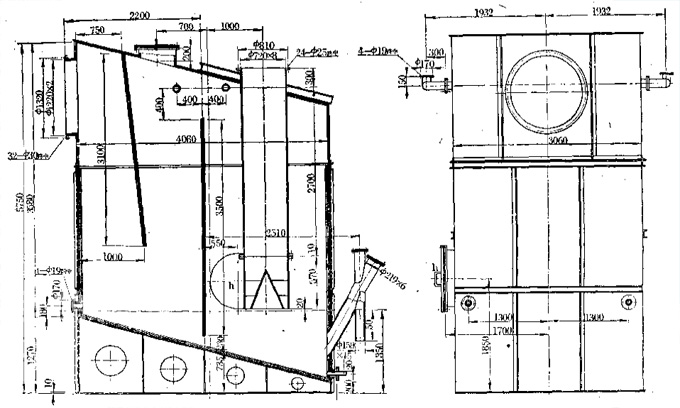

下图为:石墨衬里的水浴式除尘器
