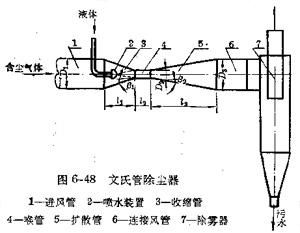

   文氏管除尘器是由文氏管和除沫器组成。除沫器一般均采用旋风分离器。文氏管由三个异形管(即收缩管、喉管和扩散管形成一根长管)及喷水装置所组成(图6—48)。
  文氏管除尘器的优点是除尘效率高,可达99%,又能消除1um以下的细尘粒,结构简单,造价低廉,维护管理简单。它不仅用作除尘,还能用于除雾、降温和吸收、蒸发等方面。但压力损失较大,用水量也大。
  一、工作原理
  文氏管除尘器为典型的湿式除尘器,其除尘机理已如前述,即由于惯性、粘附和扩散等作用,当然主要还是惯性作用。
  当含尘气体由进风管进人收缩管后,逐步加速,在喉颈缩口处迫使它以高速通过。在喉管的前方有很多小孔从中喷出水液(或从喷嘴喷出),高速气体把水冲击粉碎成细滴,沫化成无数大小水滴(粒径在几百微米以下),这些细小液滴有极大的接触表面积。气体中所挟带的尘粒,在气体绕流液滴时被巨大的惯性力抛到渣滴上而被捕集。气液两相由扩散管离去进入旋风分离器,通过离心作用,将气液两相分离。
  在除尘过程中,雾化水滴的直径不宜过大或过小。过小则除尘后面的分离设备(一般采用旋风分离器),对这些小颗粒分离效果很低,不能达到高效分离的要求。实验指出,水滴太小以尘粒粒径的150倍左右为好,否则效率将下降。对在降温过程中同时除雾的高温气体,则雾化水滴更不宜过细,因为不论是否捕集到尘粒的水滴在蒸发后都将缩小,若水滴过细,蒸发后甚至会消失,使除尘效率大降。
  雾化质量与液气比和喉颈气速有关,特别是后者。因为把水粉碎成雾滴的能量主要是高速气体提供的,气速愈大,冲击力愈大,水粉碎得愈细;而气速愈小则水滴愈大。由于分离粗粒粉尘需低些气速,其所耗能量也将低些,反之分离细小粉尘则耗能量必然高些。
二、材质
  文氏管喉管处和收缩管出口处由于气速大,且含有尘粒,加重了摩擦,在经过长期使用后会发生风蚀现象,因此文氏管的材料应耐热、耐摩擦、耐风蚀。对腐蚀性介质,还应考虑耐腐蚀。各种青铜,例如硅青铜、磷青铜、铝青铜可用于90%以下的硫酸、亚硫酸或含有二氧化疏、三氧化硫的湿含尘气体;在低温时也可耐盐酸,在一定条件下还可耐液碱。在100℃以下温度时,一般采用硬铅,但当气体中含有大量粉尘时,最好用更耐磨的青铜而不用硬铅。此外,也可采用铝合金(含铜10%)、不锈钢、铸钢等材料。
三、在生产中的应用
  文氏管除尘器在磷酸、磷肥以及其他化工生产过程中也有使用。在旋风炉附烧熔融磷肥时,含氟烟气处理就采用文氏管脱氟除尘装置。当文氏管的喉管处控制气体速度在68~70m/s、液气比为0.46~0.51/Nm3、烟气中氟浓度仅0.4~0.5l/Nm3时,其除氟效率可达90~96%。同时,文氏管对烟气中石灰也有很高的除尘效率,过些石灰主要是氧化钙(CaO)等碱金属氧化物,它们进入液相即与氢氟酸吸收液作用,中和吸收液使其pH值达到5,文氏管同时起到了脱氟除尘和中和作用。在最佳条件下,气体净化装置脱氟除尘的测试数据。
