  (一)XLP/G型烟气旋风除尘器的结构和工作原理
  XLP/G型烟气旋风除尘器系XLP/B型旋风除尘器的改型设计,以使之适用于工业锅炉的烟气除尘。XLP/G型烟气旋风除尘器的结构和工作原理都和XLP/B型旋风除尘器基本相同。
  XLP/G型烟气旋风除尘器,在结构上与XLP/B型旋风除尘器不同的地方主要是:XLP/G型旋风除尘器的筒体及锥体部分均增设了耐磨涂料,而筒体与锥体的连接则采用法兰连接。此外,XLP/G型除尘器还在锥体下部增设了一段排灰短管,它主要起至到收集烟尘和灰封的作用,使除尘器能在高度密封状态下运行。
  (二)XLP/G型旋风除尘器的特点
  XLP/G型烟气旋风除尘器系根据XLP/B型旋风除尘器的结构稍加修改后使之适用于工业锅炉的烟气除尘。它在工作性能上具有XLP/B型旋风除尘器的类似特性。由于带有旁路灰尘隔离室,提高了除尘效率,也有利于含尘烟气中较细尘粒的分离。
  曾在筒体直径为φ540毫米的试验除尘器上进行了XLP/G型旋风除尘器的冷态试验。试验时的试验粉尘为滑石粉,重度y=2.73吨/立方米,粉尘的分散度如下:
粉尘粒径(微米)
0~5
5~10
10~20
20~40
40~60
>60
重量百分比(%)
0.8
5.0
11.9
63.5
9.9
8.9
  除尘器冷态特性的测定结果如表13—16所示。表中除尘效率系用浓度法测定,阻力损失包括出口蜗壳的阻力,除尘器的阻力系数可平均取为ξ=5.8。冷态测试时空气重度y=1.205公斤力/立方米。
XLP/G型旋风除尘器冷态测试据
进口气体流速(米/秒)
12
14
15
16
18
20
处理空气量(米3/时)
2210
2580
2760
2950
3320
3680
除法效率(%)
92.3
93.2
93.6
93.8
94.2
94.4
阻力损失(毫米水术)
     [帕斯卡]
50
[491]
60.8
[596]
79
[775]
88
[863]
113
[1109]
149
[1460]

  XLP/G型旋风除尘器的热态测试数据尚不完整。根据我公司对一台煤粉炉和一台沸腾炉(均属于高含尘浓度烟气)的测定,此型旋风除尘器的热态除尘效率为79~89%。测定时均出现下述情况:在开始的测试数据中,除尘效率较高(曾达93%以上),但在整个测试过程中其除尘效率逐渐下降,这种情况的出现,估计是旁路室(灰尘隔离室)堵灰所致。
  根据动力设施重复使用图集(送审图)提供的数据,其使用性能为:
  1.除尘效率:约为90%;
  2.烟气阻力:在烟气温度为200℃[473K],除尘器进口烟气速度为15米/秒时,约为50~60毫米水柱[491~589帕斯卡];
  3.负荷适应性:65~110%(设计负荷);
  (三)XLP/G型烟气旋风除尘器及其选用
  XLP/G型烟气旋风除尘器已着手编制全国通用动力设施重复使用图集:
  可供蒸发量为2、4,6、10及20吨/时的工业锅炉配套使用。图册号分别为:

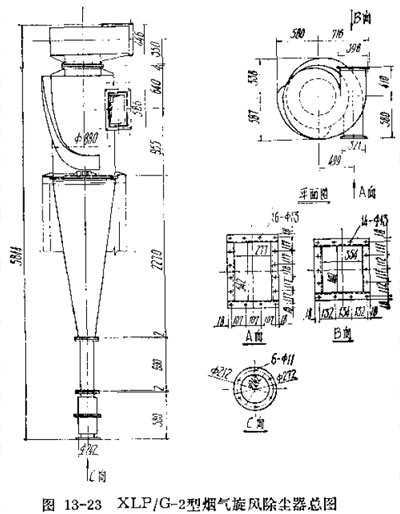

  CR212-1 XLP/G-2型烟气旋风除尘器
  CR212-2 XLP/G-4型烟气旋风除尘器
  CR212-3 XLP/G-6型烟气旋风除尘器
  CR212-4 XLP/G-10型烟气旋风除尘器
  CR212-5 XLP/G-20型烟气旋风除尘器
  CR212-6 φ150型翻板式排灰阀
  XLP/G型烟气旋风除尘器设计了三种规格的筒体直径即:880毫米、1020毫米及1300毫米。可以根据需要单个或多个旋风除尘器组合使用。该重复使用图集的组合方案为:XLP/G-2型烟气旋风除尘器适用于蒸发量为2吨/时的锅炉,由一个筒体直径为880毫米的旋风除尘器(当烟气进口流速为15米/秒时,其处理烟气量为6000立方米/时)及出口蜗壳、排灰阀和排灰短管组成,XLP/G-4型烟气旋风除尘器适用于蒸发量为4吨/时的锅炉,由两个筒体直径为880毫米的旋风除尘器(当烟气进口流速为15米/秒时,其处理烟气量为12000立方米/时)及出口蜗壳,排灰阀和排灰短管并联组合组成;XLP/F-6型烟气旋风除尘器适用于蒸发量为6吨/时的锅炉,由两个筒体直径为1020毫米的旋风除尘器(当烟气进口流速为15米/秒时,其处理烟气量为18000立方米/时)及出口蜗壳、排灰阀和排灰短管并联组合组成;XLP/G-10型烟气旋风除尘器适用于蒸发量为10吨/的锅炉,由两个筒体直径为1300毫来的旋风除尘器(当烟气进口流速为15米/秒时,其处理烟气量为30000立方米/时)及出口蜗壳、排灰阀和排灰短管并联组合组成;XLP/G-20型烟气旋风除尘器适用于蒸发量为20吨/时的锅炉,由四个筒体直径为1300毫米的旋风除尘器(当烟气进口流速为15米/秒时,其处理烟气量为60000立方米/时)及出口蜗壳、排灰阀和排灰短管并联组合组成。
  XLP/G型烟气旋风除尘器可按锅炉容量,同时必须结合锅炉排烟量的实际变化情况进行选用。必要时也可参照XLP/B型旋风除尘器类似的选用计算进行选择。
