榆林水泥厂除尘设备安装总则和设备的基础验收工作

  水泥厂除尘设备一般多为单机袋式除尘器,并大多需要保温措施,所以要严格按照水泥厂除尘设备安装原则安装。
  1、总则
  水泥厂除尘设备安装,应按设计规定,坚持“先安装除尘器、烟气预处理器和通(引)风机,后安装管道、除尘阀门、管道支架和附属设施”的程序,科学组织安装工程。空载试机合格后,再进行涂装和保温工程。
    2、设备基础验收
    (1)设备基础验收
    除尘设备基础验收应符合下表
设备基础尺寸和位置的允许偏差表

项目

允许偏差

坐标位置

±20mm

不同平面的标高

-20mm

平面外形尺寸

凸台上平面外形尺寸

凹穴尺寸

±20mm

-20mm

+20mm

平面的水平度

(包括地坪上需安装设备的部分)

每米

5

全长

10

垂直度

每米

5

全长

10

预埋地脚螺栓

标高(顶部)

+20

中心距

±2

预埋地脚螺栓孔

中心位置

±10

深度

+20

孔壁铅垂度每米

10

预埋活动地脚螺栓锚板

标高

+20

中心位置

±5

水平度(带槽的锚板)每米

5

水平度(带螺纹孔的锚板)每米


    (2)除尘设备的定位轴线、基础上柱的定位轴和标高、地脚螺栓的规格和位置、地脚螺栓紧固应符合设计要求。当设计无要求时,应符合下表规定。

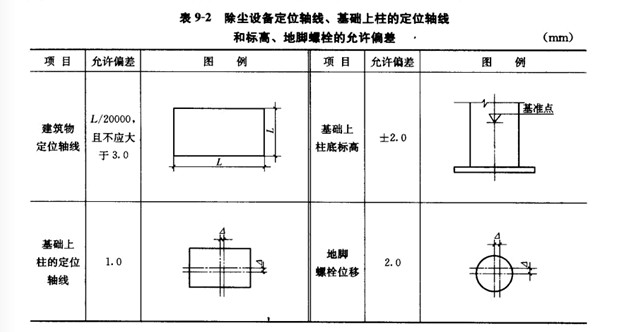

除尘设备定位轴线和标高地脚螺旋的允许偏差

    (3)高层钢结构以基础顶面直接作为柱的支撑面,或以基础顶面预埋钢板或支座作为柱的支撑面时,其支撑面、地脚螺栓位置的允许偏差应符合下表的规  定:

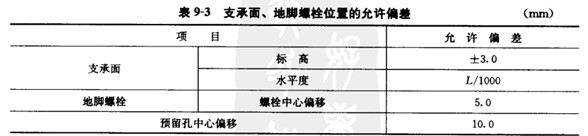

支撑面、地脚螺栓位置的允许偏差1


    (4)高层钢结构采用座浆垫板时,座浆垫板的允许偏差应符合下表的规定:

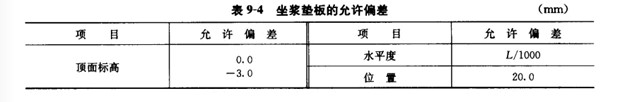

座浆垫板允许偏差

    (5)当采用杯口基础时,杯口尺寸的允许偏差应符合杯口尺寸的允许偏差中的规定。

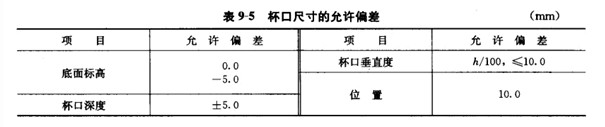

杯口尺寸的允许偏差

    3、钢构件应符合设计规定运输、堆放和吊装等造成的钢结构件变形及涂层脱落,应进行校正和修补。
