XLDM长袋离线清灰除尘器应用于燃煤锅炉工作原理

  XLDM型离线清灰低压脉冲袋式除尘器的气体净化方式为外滤式,含尘气体由导流管进入各单元过滤室并通过设备于灰斗中的烟气导流装置;由于设计中袋底离进风口上口垂直距离有足够、合理的净空,气流通过适当导流和自然流向分布,达到整体过滤室内气流分布均匀;含尘气体中的颗粒粉尘通过自然沉降分离后直接落入灰斗、其余粉尘在导流系统的引导下,随气流进入中箱体过滤区,吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱体、排风管排出。

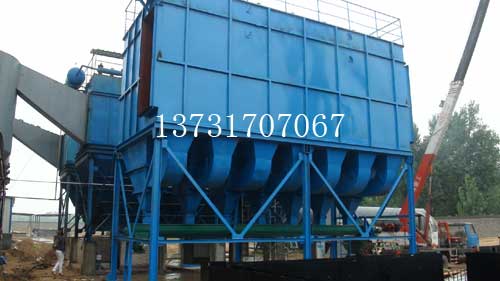

XLDM长袋离线清灰除尘器
  除尘布袋采用压缩空气进行喷吹清灰,清灰机构由气包、喷吹管和电磁脉冲控制阀等组成。过滤室内每排滤袋出口顶部装配有一根喷吹管,喷吹管下侧正对滤袋中心没有喷吹口,每根喷吹管上均设有一个脉冲阀并与压缩空气气包相通。清灰时,电磁阀打开脉冲阀,压缩空气经喷口喷向滤袋,与其引射的周围气体一起射入滤袋内部,引发滤袋全部抖动并形成由里面向内外的反吹气流作用,清楚附着在滤袋外表面的粉尘,达到清灰的目的。
  随着过滤工况的进行,当滤袋表面面积尘达到一定量时,由清灰控制装置(差压或定时、手动控制)按设定程序打开电磁脉冲喷吹,压缩气体以极短促的时间顺序通过各个脉冲阀经喷吹管上的喷咀透导数倍于喷射气量的空气进入滤袋,形成空气波,使滤袋由袋口至底部产生急剧的膨胀和冲击振动,造成很强的清灰作用,抖落滤袋上的粉尘。
  除尘器投运前进行预喷涂以保护滤袋;锅炉底负荷油和“四管”爆裂初期启动预喷涂装置进行管道喷粉以保护滤袋;锅炉点炉投油、“四管”爆裂及烟温异常时启动旁路保护系统。
  落入灰斗中的粉尘经由卸灰阀排出后,利用输灰设施集中送出。 除尘器具有在线、离线二状况清灰功能和离线检修功能。
  除尘器设备有滤袋捡漏装置用于检测滤袋状况,并设备温度、湿度、差压等在线检测装置。
  除尘器的控制(包括清灰控制等)采用PLC控制。整套除尘器的控制实行自动化无人值守控制,并可向工厂大系统反馈信息、接受工厂大系统远程控制。
  所有的检修维修工作在除尘器净气室及机外执行,无须进入除尘器内部。
