脉冲清灰布袋除尘器喷吹管孔径和数量的确定

脉冲清灰系统的设计是否合理,决定着除尘器的后期使用寿命和运行成本,所以在设计脉冲布袋除尘器时要着重考虑喷吹管管径、喷吹口孔径、喷吹孔形状、喷吹口气流速度等参数,根据实际情况确定O合理的除尘器喷吹清灰系统方案。
  脉冲袋式除尘器在滤袋上方设有喷吹管,每个喷吹管上有若干个喷吹孔,每个喷吹孔对准一个滤袋。清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋,并诱导周围的气体,使滤袋产生振动,加上逆气流的作用使滤袋上的粉尘脱落下来,从而完成清灰过程。喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。
   1.喷吹管管径
   选择喷吹管时,其直径与脉冲阀出气管的管径相当,由于无需耐压要求,一般都选择薄板无缝管;喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距;喷吹管的壁厚取决于管的长度和材质,选用时要保证喷吹管不会因自重面弯曲即可,如3寸淹没式脉冲阀所选用的喷吹管一般采用无缝钢管,外径为89,壁厚≤4mm。
  2.喷吹口孔径

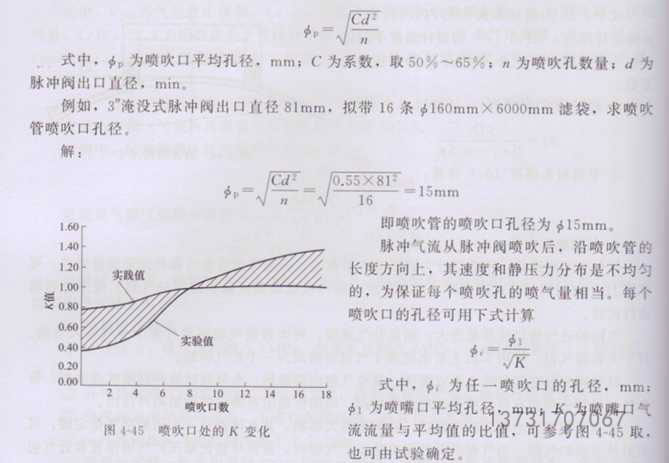

  喷吹口孔径大小各生产厂家设计相差甚大,这是其使用的脉冲阀性能不同造成的,一般情况下喷吹口平均孔径按下式计算:
除尘器喷吹管喷嘴孔径的计算公式

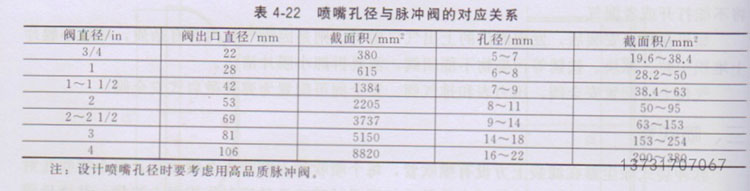

  设计喷吹管上喷嘴孔径的大小时,离脉冲阀远的喷嘴孔径小,一般比离脉冲阀近的喷嘴孔径要小0.5-2.0mm。上例中近端3个孔取16mm为宜。喷嘴孔径为脉冲阀的对应关系如下:
除尘器喷吹管喷嘴大小和数量
  3.喷吹孔形状

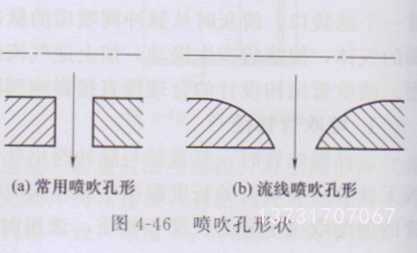

   喷吹孔形状见图。设计喷吹管的喷吹口时,喷吹口孔径的公差为±0.5mm,喷吹孔应垂直向下,不能倾斜,其轴心线的垂直度≤0.4mm,否则喷吹气流会冲刷滤袋;喷吹孔一般是钻孔成型,这种孔易加工,但喷吹阻力大。带翻边的弧形孔阻力较小。
喷吹孔的形状
  4.喷吹口和袋口气流速度
  喷吹口流速是决定喷吹深度的重要因素。喷吹气体能否达到超音速,是由喷吹管的形式决定的,而能达到多大速度是由压力与温度决定的。

  5.影响因素
  喷吹口参数受喷吹系统本体影响较大。压缩空气在喷吹系统内的流动速度由系统阻力控制。不同喷吹系统阻力是不同的,直角式和直通式脉冲阀较淹没式脉冲阀阻力要大,细喷吹管较粗喷吹管阻力大。高压喷吹较低压喷吹阻力要大。并且,喷吹管内的压降和管内流速的平方成正比。所以,要想使喷吹管内空气达到一定的流动速度。就必须要克服因为要提高速度面带来的压力损失。直角式和直通式脉冲阀因为系统阻力较大,一般要求使用高压空气才能获得较好的清灰效果。而淹没式脉冲阀系统阻力较小,即使用低压空气也能获得同样的清灰效果。
