[图文]静电除尘器的分类

  一、按清灰方式不同
  可分干式静电除尘器、湿式静电除尘器、雾状粒子静电捕集器和半湿式静电除尘器等。
  (1)干式静电除尘器在干燥状态下捕集烟气中的粉尘,沉积在收极尘板上的粉尘借助机械振打、电磁振打声波灰等清灰的除尘器称为干式静电除尘器。这种除尘器,清灰方式有利于回收有价值粉尘,但是容易使粉尘二次飞扬,所以,设计干式静电除尘器时应充分考虑粉尘二次飞扬问题。现大多数除尘器都采用干式。干式静电除尘器如图6-13。

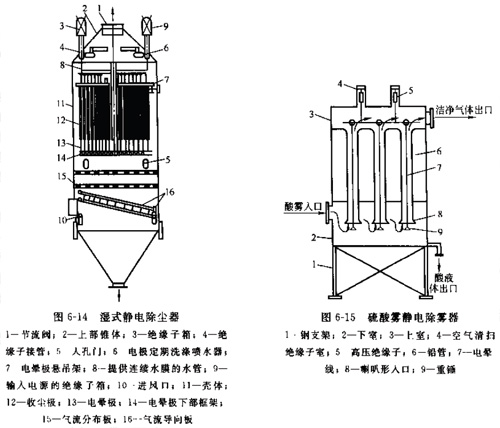

  (2)湿式静电除尘器对收尘极捕集的粉尘,采用水喷淋溢流或用适当的方法在收尘极表面形成一层水膜,使沉积在除尘器上的粉尘和水一起流到除尘器的下部排出,采用这种清灰方法的称为湿式静电除尘器。如图6—14所示。这种静电除尘器不存在粉尘二次飞扬的问题,但是极板清灰排出的水会二次污染,且容易腐蚀设备。
  (3)雾状粒子静电除雾器 用静电除尘器捕集像硫酸雾,焦油雾那样的液滴,捕集后呈液态流下并除去。这种除尘器如图6—15所示。它也属于湿式静电除尘器的范围。

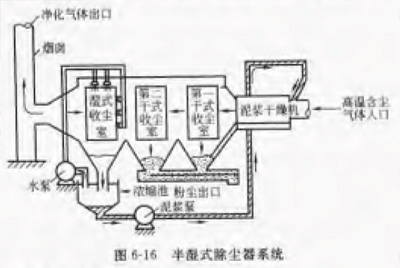

  (4)半湿式电除尘器 兼有干式电除尘器和湿式除尘器的优点,出现了干、湿混合式静电除尘器,也称半湿式静电除尘器,其构造系统是高温烟气先经两个干式除尘室,再经湿式除尘室经烟囱排出。湿式除尘室的洗涤水可以循环使用,排出的泥浆,经浓缩池用泥浆泵送入干燥机烘干,烘干后的粉尘进入干式除尘室的灰斗排出。如下图

  二、按气体在静电除尘器内的运动方向
  可分为立式静电除尘器和卧式静电除尘器。

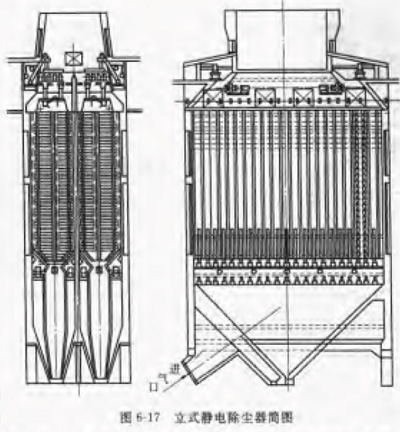

  (1)立式静电除尘器 气体在静电器内自下而上做垂直运动的称为立式静电除尘器。这种电除尘器适用于气体流量小、除尘效率要求不高,粉尘性质易于捕集和安装场地 较狭窄的情况下,如图6—17所示。实质上图6—14和图6—15也属于立式电除尘器的范围,一般管式静电除尘器都是立式静电除尘器。

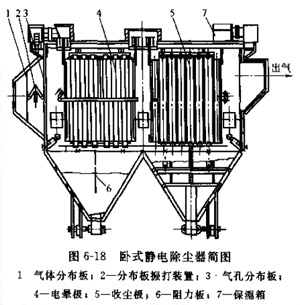

  (2)卧式静电除尘器 气体在静电除尘器内沿水平方向运动的称为卧式静电除尘器如图6—18所示,图6—13也是卧式静电除尘器。
  卧式静电除尘器与立式静电除尘器相比有以下特点。
  ①沿气流方向可分为若干个电场,这样可根据除尘器内的工作状态,各个电场可分别施加不同的电压以便充分提高电除尘的效率。
  ②根据所要求达到的除尘效率。可任意延长电场长度,而立式静电除尘器的电场不宜太高,否则需要建造高的建筑物,而且设备安装也比较困难。
  ③在处理较大的烟气量时,卧式除尘器比较容易地保证气流沿电场断面均匀分布。
  ④各个电场可以分别捕集不同粒度的粉尘,这有利于有价值粉料的捕集回收。
  ⑤占地面积比立式静电除尘器大,所以旧厂扩建或除尘系统改造时采用卧式静电除尘器往往要受到场地的限制。

  三、按除尘器收尘极的形式
  分为管式静电除尘器和板式静电除尘器。

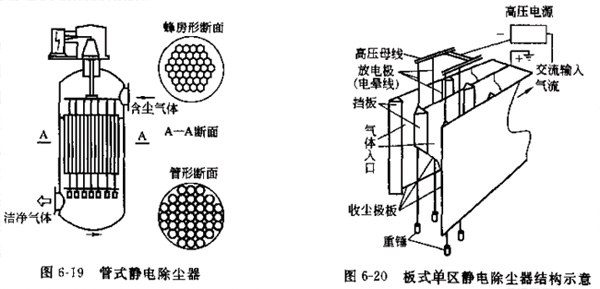

  (1)管式静电除尘器 就是在金属圆管中心放置电晕极,而把圆管的内壁作为收尘的表面。管径通常为150~300mm,管长为2~5m。由于单根通过的气体量很小,通常是用多管并列而成。为了充分利用空间可以用六角形(即蜂房形)的管子来代替圆管,也可以采用多个同心圆的形式,在各个同心圆之间布置电晕极。管式静电除尘器一般适用于流量较小的情况,如图6—19所示。
  (2)板式静电除尘器 这种静电除尘器的收尘极板由若干块平板组成,为了减少粉尘的二次飞扬和增强极板的刚度,极板一般要轧制成各种不同的断面形状。电晕极安装在每排收尘极板构成的通道中间。

  四、按收尘极和电晕极的不同配置
  分为单区静电除尘器和双区静电除尘器。
  (1)单区静电除尘器 单区静电除尘器的收尘极和电晕极都装在同一区域内,含尘粒子荷电和捕集也在同一区域内完成。是应用最为广泛的除尘器。图6—20为板式单区静电除尘器结构示意。

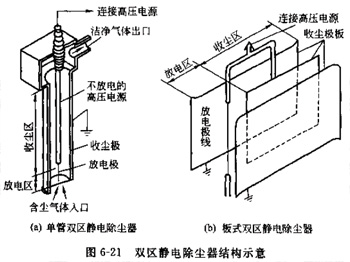

  (2)双区静电除尘器 双区静电除尘器的收尘极系统和电晕极系统分别装在两个不同区域内,前区安装放电极称放电区,粉尘粒子在前区荷电;后区安装收尘极称收尘区,荷电粉尘粒子在收尘区被捕集,图6—21为双区静电除尘器结构示意。双区静电除尘器主要用于空调净化方面。

  五、按振打方式
  可分为侧部振打静电除尘器和顶部振打静电除尘器。
  (1)侧部振打静电除尘器 这种除尘器的振打装置设置于除尘器的阴极或阳极的侧部,称为侧部振打静电除尘器,应用较多的均为侧部挠臂锤振打,为防止粉尘的二次飞扬,在振打轴的360度方位上均匀布置各锤头周期循回振打,避免因同时振打引起的二次飞扬。其振打力的传递与粉尘下落方向成一定夹角。

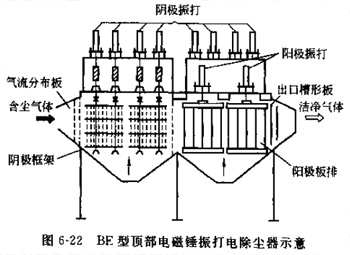

  (2)顶部振打静电除尘器 振打装置设置除尘器的阴极或阳极的部位,称为顶部振打静电除尘器。应用较多的顶部振打为刚性单元式且引到除尘器顶部振打的传递效果好,运行安全可靠、检修维护方便。BE型顶部电磁锤振打电除尘器如图6-22所示。
